Olá, se você já olhou para um painel elétrico marinho bagunçado tarde da noite em seu barco, tentando descobrir por que suas luzes de navegação piscam ou sua bomba de esgoto desliga no meio da tempestade, você provavelmente já perguntou: “Como diabos escolho o tamanho de cabo certo para este sistema?” Estou no mercado de cabos marítimos há anos - fornecendoCabo com classificação marítimapara capitães, construtores de barcos e estaleiros em toda a costa - e sejamos realistas, não existe uma folha de dicas que sirva para todos, mas existe um processo sólido e prático que salvou muitas pessoas de dores de cabeça (e reparos caros) no futuro.

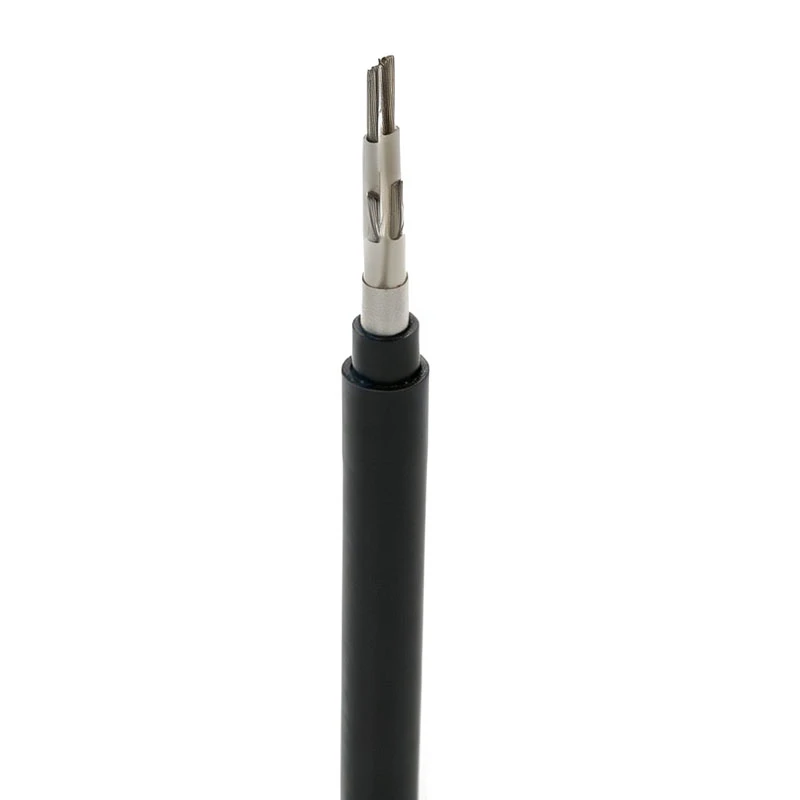

Em primeiro lugar, vamos deixar uma coisa bem clara: os sistemas elétricos marítimos são muito diferentes dos da sua casa. Água salgada, vibração constante, umidade e respingos ocasionais (ou submersão total, se as coisas piorarem) significam cabos de extensão antigos ou fios domésticos? Eles não vão cortar. É por isso que sempre pressionamosCabo com classificação marítimacomo linha de base. Mas mesmo entre os materiais com classificação marítima, o tamanho é muito importante – fios subdimensionados superaquecerão, causarão quedas de tensão que matarão seus componentes eletrônicos e até iniciarão um incêndio. Oversized é apenas um desperdício de dinheiro e é mais difícil de passar por anteparas apertadas. Então, vamos detalhar isso passo a passo, sem jargões sofisticados (vou pular os termos elétricos estranhos sempre que puder e explicar aqueles que devo usar).
Comece com o básico: primeiro você precisa de dois números principais. Não há suposições aqui - retire o projeto elétrico do seu barco ou, se estiver reformando algo, pegue um multímetro (ou procure o manual do dispositivo que você está alimentando) para obter essas duas coisas. Primeiro, a corrente total que seu sistema consome, medida em amperes. Isso não é apenas um gadget – some tudo nesse circuito: luzes de navegação, rádios, inversores, bombas de esgoto e até mesmo aquela pequena geladeira que você usa quando está ancorado. Se você tiver um motor elétrico de 50 A e um GPS de 10 A, serão 60 A no total para esse circuito. Em segundo lugar, você precisa do comprimento do cabo – a que distância está do banco de baterias (ou painel do disjuntor) até esse dispositivo? Se for um pequeno barco de pesca, talvez 1,5 metro; se for um veleiro de 50 pés com uma luz de âncora remota na proa, pode ter 40 pés. Ignorar qualquer um desses números é uma receita para escolher o tamanho errado.
É aqui que as pessoas erram o tempo todo: elas pensam “mais amplificadores = cabo maior” ou “maior extensão = cabo maior”, mas é uma combinação de ambos. A parte da física é simples: a eletricidade perde um pouco de energia à medida que flui através do fio, e essa perda se transforma em calor. Se o funcionamento for longo, a eletricidade ainda terá que percorrer um longo caminho, então a queda será maior - e se você estiver consumindo muitos amperes, o calor aumentará mais rapidamente. Muito calor e o isolamento do cabo derrete, expõe o cobre e causa curto-circuito. Muita queda de tensão e aquele radar de US$ 1.000 não ligará corretamente ou sua bateria irá descarregar muito mais rápido do que deveria. A maioria dos fuzileiros navais concorda que você não deseja uma queda de tensão superior a 3% para sistemas de 12V, 6% para 24V ou 48V (já que uma tensão mais alta tem menos queda para começar). Essa é a regra pela qual juro.
Vamos testar isso com um exemplo, porque os números tornam isso real. Digamos que você esteja usando uma luz de âncora de 12 V que extrai 2 amperes e que o percurso do painel até a proa seja de 25 pés. Vamos conectar isso: 2 amperes, 25 pés. Olhando para as tabelas de dimensionamento de cabos marítimos padrão, isso é como calibre 16. Fácil, certo? Agora, se essa mesma luz fosse um holofote LED de 10 A para o convés e o percurso fosse de 15 metros? 10 amperes, 50 pés – você salta para o calibre 10. Se for uma bomba de esgoto de 40 A em um veleiro de 60 pés? 40 amperes, 60 pés - você precisará de calibre 4, sem dúvida. Mas espere, não pegue apenas um gráfico aleatório do Google – certifique-se de que o gráfico seja específico para uso marítimo, não automotivo ou residencial. Os gráficos automotivos podem não levar em conta as condições de água salgada ou o maior calor gerado pelos barcos, e os residenciais estão totalmente fora de questão.
Outro grande fator que vejo os proprietários de barcos dormindo: onde o cabo está passando. Está ao ar livre, enterrado em uma antepara ou próximo a um coletor de escapamento? Se estiver perto de uma fonte de calor, você precisará de um cabo um pouco mais grosso para lidar com o calor extra. Se for muito flexionado – como um cabo que conecta uma plataforma de natação dobrável ou um arco retrátil – você precisaCabo Flex Marítimo, que possui fios de cobre extra-trançados para resistir a flexões constantes sem quebrar. O cabo marítimo normal é rígido e não foi construído para ser flexionado o dia todo, todos os dias. Por exemplo, se você estiver fornecendo energia para um refletor remoto em um poste telescópico, o cabo flexível não é negociável, e não apenas é bom ter.
Estanhar os fios de cobre é outra obrigação para uso marítimo. O cobre não estanhado corroerá muito rapidamente em água salgada, passando de cobre brilhante a uma gosma verde esfarelada em um ou dois anos. É por isso que nossoCabo marinho estanhado 6MM(e todos os nossos cabos marítimos estanhados) são essenciais para confiabilidade a longo prazo. O cobre estanhado resiste muito melhor ao sal, à umidade e à vibração, para que suas conexões permaneçam firmes e sua energia consistente. Se você pular o fio estanhado, substituirá os cabos a cada dois anos, o que é uma dor e um desperdício de dinheiro.

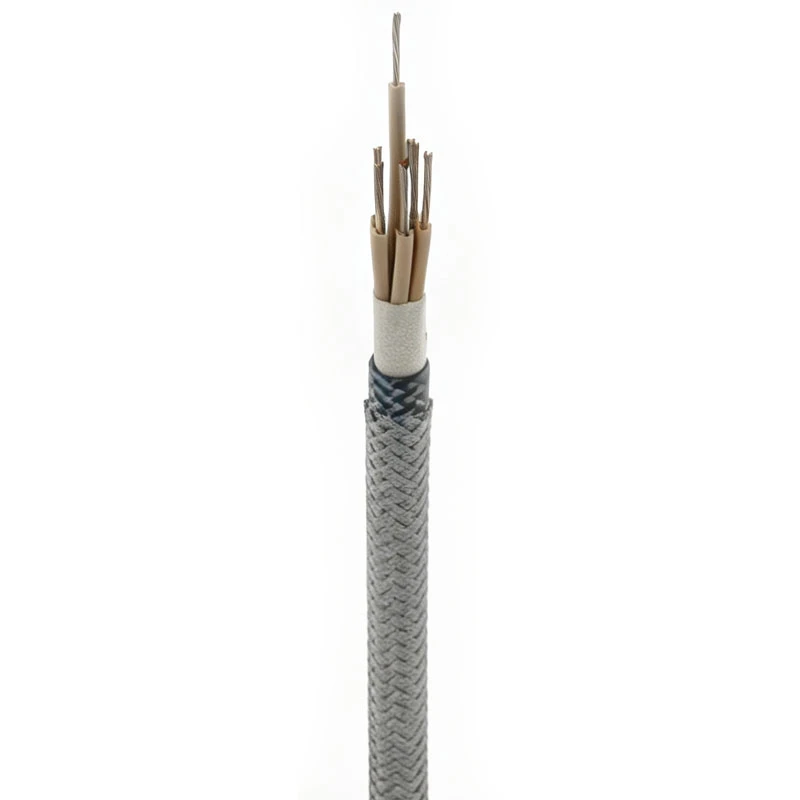

Agora, vamos falar sobre tipos de sistemas específicos, porque o dimensionamento de um pequeno barco diurno de 12V é muito diferente do de um grande arrastão de 48V. Por exemplo, cabos de controle de bordo – são aqueles que acionam interruptores, alarmes e controles de navegação entre o leme e a casa de máquinas. Eu sempre recomendoCabo de controle de bordopara isso, uma vez que são construídos para lidar com sinais de controle de baixa tensão sem interferência e possuem isolamento extra para resistir ao ambiente hostil da sala de máquinas. Para um barco diurno básico de 12 V com bateria, bomba de esgoto, GPS e luzes, você provavelmente está procurando cabos de calibre 16, 14 e 12 para coisas pequenas e talvez calibre 8 para o alimentador principal da bateria. Para um sistema de 24 ou 48 V em um barco maior, você pode usar uma bitola um pouco menor que 12 V, o que é bom saber se você estiver atualizando sua configuração elétrica.
Espere também: nunca diminua o tamanho “só para economizar alguns dólares”. Alguns caras me procuraram depois que colocaram um cabo menor, o cabo superaqueceu, derreteu na antepara e quase iniciou um incêndio. O seguro não cobriu porque era um trabalho de bricolage com o fio errado, e eles tiveram que religar o barco inteiro. Isso é muito mais caro do que comprar antecipadamente o cabo do tamanho certo. E sim, o cabo marítimo é um pouco mais caro do que os da loja de ferragens, mas vale cada centavo. É classificado de acordo com as condições, é estanhado, tem o isolamento certo - você recebe o que paga aqui.
Vamos percorrer o processo passo a passo novamente para garantir que ele funcione, não importa qual seja o seu projeto. 1. Some todos os amplificadores daquele circuito específico – não misture os circuitos, administre um de cada vez. 2. Meça o comprimento exato do cabo, de uma extremidade à outra (duplique se estiver passando por vários anteparos e cantos, pois você precisará de mais para conectar aos terminais). 3. Verifique onde o cabo é direcionado: próximo ao calor? Precisa de mais espessura. Flexão? Obtenha um cabo flexível. Indo para um espaço úmido? Atenha-se a produtos enlatados com classificação marinha. 4. Procure um gráfico de queda de tensão específico para o setor marítimo ou use uma calculadora on-line de dimensionamento de cabos marítimos (apenas certifique-se de que seja para uso marítimo e não para outros usos). 5. Escolha o próximo medidor se você estiver no limite - melhor um pouco grosso demais do que fino demais.
E uma dica profissional de anos no jogo: sempre etiquete todos os cabos quando terminar. Use uma etiqueta termorretrátil ou um marcador marinho que não desbote com o sol ou o sal. Ao substituir uma peça posteriormente ou solucionar um problema, você ficará muito feliz por ter anotado para que serve cada cabo, qual é a bitola e onde ele passa. Chega de adivinhar qual cabo vai para a luz de navegação ou para a luz da cabine quando algo para de funcionar.
Se você ainda não tiver certeza ou tiver uma configuração estranha – como um inversor personalizado, um grande motor elétrico ou um sistema de energia auxiliar feito em casa – entre em contato. Somos especializados em cabos marítimos, por isso podemos ajudá-lo a escolher o tamanho e tipo exato que você precisa, seja padrãoCabo marítimo de 3 núcleospara circuitos simples ou comprimentos personalizados para projetos maiores. Trabalhamos com todos, desde capitães de fim de semana até construtores navais profissionais, por isso sabemos o que funciona na água, não apenas no papel. Não se arrisque com o sistema elétrico do seu barco – compre o cabo certo, com o tamanho certo, de um fornecedor que conheça os equipamentos marítimos por dentro e por fora.
Agora, para encerrar, vamos abordar as principais dicas para que você não se esqueça: o cabo marítimo não é um cabo normal, sempre use material classificado. Amps e comprimento de execução são os dois não negociáveis para dimensionamento. Queda de tensão máxima de 3% para 12 V, 6% para tensões mais altas. O cobre estanhado é obrigatório para água salgada. Cabo flexível se estiver em movimento. Evite a fiação barata da loja de ferragens - isso custará mais no longo prazo. Se precisar de ajuda, basta entrar em contato e nós podemos orientá-lo.
Referências
- Diretrizes para instalações elétricas marítimas do American Bureau of Shipping (ABS)
- Associação Nacional de Proteção contra Incêndios (NFPA) 302: Prazer e Embarcações Comerciais
- Dimensionamento de cabos padrão da Marine Electrical Society (MES) para pequenas embarcações
Se você precisar de soluções de cabos personalizadas, incluindo nossa linha completa de cabos com classificação marítima, flexíveis, estanhados e de controle, entre em contato para discutir os detalhes do seu projeto.
