Descrição dos produtos
Condutor e Flexibilidade
5 condutor de cobre classe 5, composto de muitos fios finos em vez de um núcleo rígido. Isso torna muito mais fácil passar por conduítes apertados ou contornar curvas em uma vala lotada e reduz o risco de tensão no isolamento devido à flexão forçada durante a instalação.
Resistência ao fogo e classificação de temperatura
Uma camada de fita de mica fica sob o isolamento como barreira contra fogo. Combinado com isolamento X-HF-110 (XLPO), o cabo é classificado para operação contínua de até 110 graus - uma margem real em relação ao cabo padrão de 90 graus quando é roteado através de um túnel mal ventilado ou uma área industrial quente.
Bainha de halogênio com baixa fumaça e zero
O revestimento externo do HFS-110-TP (LSZH) produz fumaça mínima e nenhum gás ácido halogênio se queimar. Isso mantém melhor a visibilidade e a qualidade do ar durante uma evacuação, razão pela qual o LSZH é a escolha padrão para metrôs, porões e outros espaços públicos fechados.
Padrões e identificação central
Fabricado de acordo com AS/NZS 5000.1, AS/NZS 1125, AS/NZS 3808 e AS/NZS 3013. As cores principais seguem a convenção AS/NZS: vermelho/branco para 2-núcleos, vermelho/branco/azul/preto/verde-amarelo para 4 núcleos+terra - corresponde diretamente ao que a maioria das especificações de projetos da Austrália e da Nova Zelândia pedem diretamente.
Onde é usado
Túneis urbanos, redes subterrâneas de serviços públicos e estações de bombeamento industriais - em qualquer lugar onde o espaço seja apertado e o risco de incêndio seja importante. O condutor flexível reduz o tempo de instalação em valas apertadas e a classificação de 110 graus proporciona espaço livre sob carga pesada sustentada sem redução de capacidade.

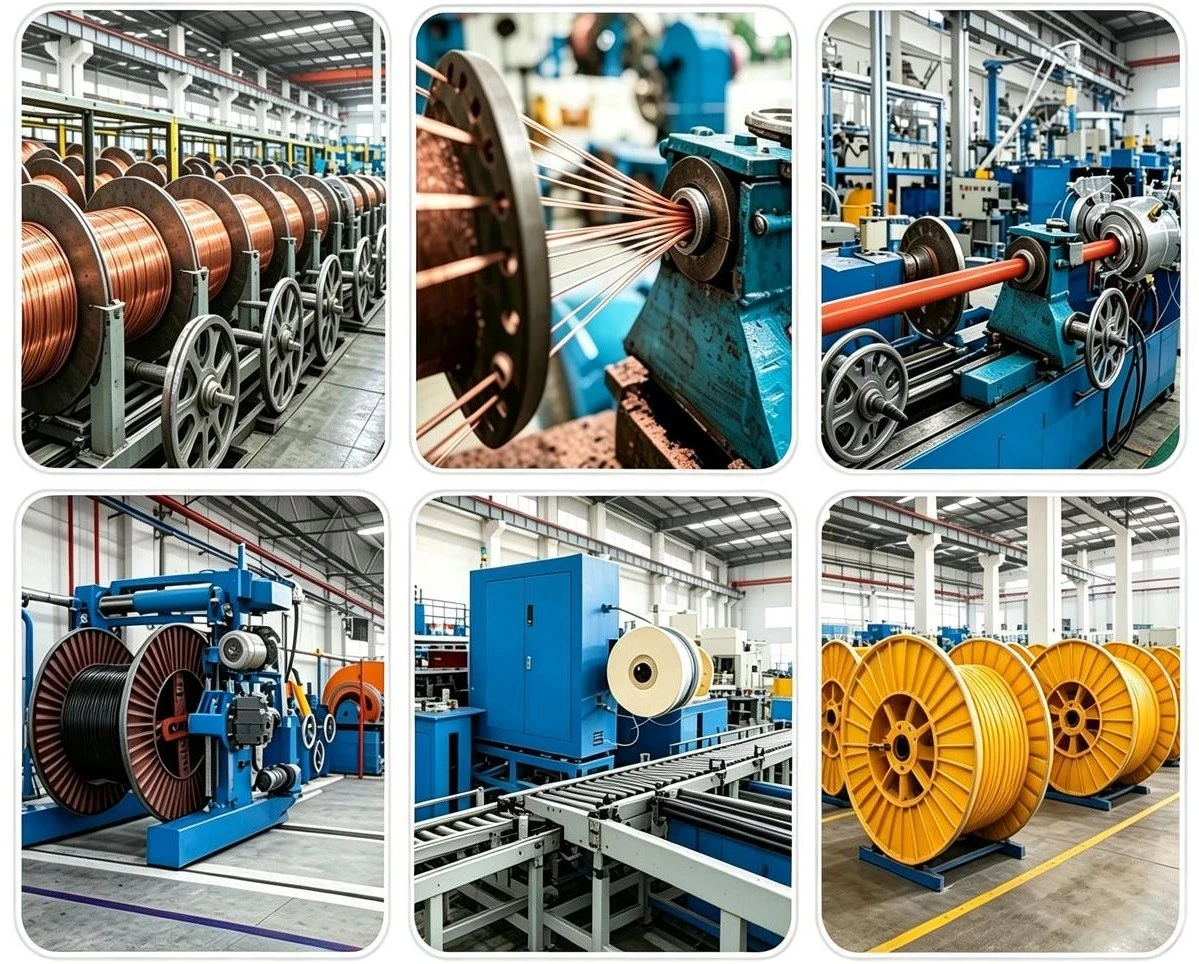

Fabricação e Certificação
Ajustamos o processo de extrusão especificamente para esse condutor trançado flexível, de modo que o isolamento se ligue firmemente aos fios em vez de deixar pequenas lacunas onde a umidade pode penetrar com o tempo - um ponto fraco comum em cabos flexíveis-de qualidade inferior. Este lote possui aprovação de tipo DNV e ABS para essa construção exata de cabo, e cada bobina é testada em-tensão e resistência-antes de ser enviada, com relatórios mantidos em arquivo.
Aplicativo
Certificado
Certificado do Sistema de Gestão da Qualidade ISO
IEC 60502-1:2020, EN IEC 61000-6-1:2019,
EN IEC 61000-6-3:2021
|
1.Construção |
||||||||
|
S/N |
Construção |
Exigência |
|
|||||
|
1 |
Condutor |
5 Condutor de cobre classe 5 |
||||||
|
2 |
Resistência ao fogo |
Fita de mica |
||||||
|
3 |
Isolamento |
X-HF-110(XLPO) |
||||||
|
4 |
Bainha |
HFS-110-TP(LSZH) |
||||||
|
2. Identificação do cabo Identificação do núcleo: 1C: cor natural 2C: Vermelho, Branco 4C+E: Vermelho, Branco, Azul, Preto, Verde/Amarelo 3. Conformidade padrão AS/NZS 5000.1, AS/NZS 1125, AS/NZS 3808, AS/NZS 3013 |
||||||||
|
4.Aplicativo |
||||||||
|
S/N |
Item |
Requisito técnico |
||||||
|
1 |
Tensão nominal |
CA 0,6/1(1,2)kV |
||||||
|
2 |
Temperatura operacional |
'-15 ~ 110 graus |
||||||
|
S/N |
Nº de núcleos × área seccional |
Estrutura do condutor |
Aprox. dia. de condutor |
Nominal, obrigado. de isolamento |
Nominal thk.of bainha |
Aprox. DE do cabo |
Aprox. peso do cabo |
Cor da bainha |
|
nº× mm² |
não./mm |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
/ |
|
|
1 |
1×70 |
518/0.40 |
11.0 |
1.1 |
1.4 |
17.7±1.5 |
776 |
Preto |
|
2 |
1×240 |
1147/0.50 |
20.5 |
1.7 |
1.7 |
29.0±2.0 |
2411 |
Laranja |
|
3 |
1×300 |
1403/0.50 |
23.2 |
1.8 |
1.8 |
32.1±2.5 |
2979 |
Laranja |
|
4 |
2×70 |
518/0.40 |
11.0 |
1.1 |
1.8 |
32.8±2.5 |
1609 |
Laranja |
|
5 |
4×70+1×35 |
518/0.40,259/0.40 |
11.0/7.4 |
1.1/0.9 |
2.1 |
40.4±3.0 |
3588 |
Laranja |
|
5. Características elétricas |
||||||||
|
S/N |
Nº de núcleos × área seccional × |
Máx. Resistência DC do condutor a 20 graus |
Teste de resistência de tensão |
|||||
|
nº× mm² |
Ω/km |
kV/min, sem quebra |
||||||
|
1 |
1×70 |
0.272 |
3.5/5 |
|||||
|
2 |
1×240 |
0.0801 |
3.5/5 |
|||||
|
3 |
1×300 |
0.0641 |
3.5/5 |
|||||
|
4 |
2×70 |
0.272 |
3.5/5 |
|||||
|
5 |
4×70+1×35 |
0.272/0.554 |
3.5/5 |
|||||
Benefício do cabo subterrâneo de baixa tensão Huayu
- Projetado para circuitos de energia de baixa tensão industriais e prediais enterrados-
- Condutores de cobre com múltiplos{0}}núcleos suportam solo úmido e condições costeiras -O isolamento durável funciona bem em ambientes subterrâneos úmidos e corrosivos
- O revestimento externo-para serviço pesado resiste à umidade e à corrosão do solo

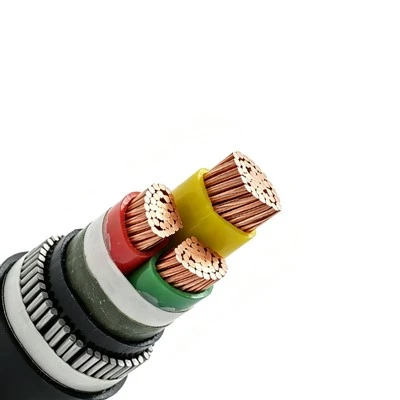

- Armadura opcional de fio de aço SWA contra impacto, esmagamento e danos causados por roedores
- As opções de LSZH/retardador de chamas-atendem aos padrões de segurança locais
- Cada lote completa testes elétricos completos antes da entrega
Perguntas frequentes
P: O condutor flexível Classe 5 reduz a vida útil do cabo em solo úmido?
R: Não se a bainha permanecer intacta. Na verdade, a flexibilidade ajuda - a dar ao cabo alguma elasticidade quando o solo assenta ligeiramente, em vez de rachar como um condutor rígido faria sob a mesma tensão.
P: Isso pode substituir o cabo com isolamento-mineral rígido (MICC)?
R: Para a maioria das aplicações onde a preocupação é a propagação de fumaça e chamas em vez de sobreviver à chama direta em temperaturas extremas, sim - este cabo atende ao desempenho contra incêndio AS/NZS 3013 e é consideravelmente mais fácil e barato de instalar do que o MICC.
P: Este cabo é adequado para enterramento direto?
R: Sim, esse é o uso pretendido. Se ele passar por uma seção com sua própria classificação de compartimento contra incêndio, verifique essa classificação em relação ao desempenho do LSZH e da fita de mica deste cabo, em vez de presumir que o cabo subterrâneo geral é automaticamente compatível.
